產品詳情PRODUCT DETAILS

指針式溫度計適用于中低溫現場檢測，可直接測量液體、氣體和蒸汽的溫度，具有無汞害、指示清晰，堅固、耐振。全部采用不銹鋼材料，具有良好的防水、耐腐性能。**應用于石油、化工、冶金、紡織、食品等工業。
指針式溫度計主要技術參數：
（1）精確等級：1.5基本誤差限為量程的±1.5%
（2）時間常數：護套管直徑d=6mm,＜30S d=8;10; 12mm ＜40S
（3）護套管的公稱壓力：6.4MPa（靜壓）
（4）護套管材料：1Cr18Ni9Ti

指針式溫度計技術參數：

型號	公稱直徑 D（mm）	測量范圍 ℃	分格值 ℃	插入長度 L（mm）	保護管直徑 d（mm）	安裝螺紋 mm
WSS-3□	60	0-50 0-100 0-150 0-200 0-300 0-400 0-500	1 2 2 5 5 10 10	75;100; 150;200; 250;300; 400;500	6	M16×1.5
WSS-4□ WSSX-4□	100				10	M27×2
WSS-5□	150
					10

軸向型雙金屬溫度計

型號	測溫范圍℃	精度等級	保護管材料	規 格		安裝固定裝置
型號	測溫范圍℃	精度等級	保護管材料	D	L	安裝固定裝置
WSS-300	-80- 40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-400				Φ100
WSS-500				Φ150
WSS-301				Φ60		可動外螺紋
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可動內螺紋
WSS-402				Φ100
WSS-502				Φ150
WSS-303				Φ60		固定螺紋
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法蘭
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺紋
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60		卡套法蘭
WSS-406				Φ100
WSS-506				Φ150

徑向型雙金屬溫度計

型號	測溫范圍℃	精度等級	保護管材料	規 格		安裝固定裝置
型號	測溫范圍℃	精度等級	保護管材料	D	L	安裝固定裝置
WSS-310	-80- 40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 1 00 150 200 300 400 500 750 1000	無固定裝置
WSS-410				Φ100
WSS-510				Φ150
WSS-311				Φ60		可動外螺紋
WSS-411				Φ100
WSS-511				Φ150
WSS-312				Φ60		可動內螺紋
WSS-412				Φ100
WSS-512				Φ150
WSS-313				Φ60		固定螺紋
WSS-413				Φ100
WSS-513				Φ150
WSS-314				Φ60		固定法蘭
WSS-414				Φ100
WSS-514				Φ150
WSS-315				Φ60		卡套螺紋
WSS-415				Φ100
WSS-515				Φ150
WSS-316				Φ60		卡套法蘭
WSS-416				Φ100
WSS-516				Φ150

135o型雙金屬溫度計

型號	測溫范圍℃	精度等級	保護管材料	規 格		安裝固定裝置
				D	L
WSS-420	-80- 40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-520				Φ150
WSS-421				Φ100		可動外螺紋
WSS-521				Φ150
WSS-422				Φ100		可動內螺紋
WSS-522				Φ150
WSS-423				Φ100		固定螺紋
WSS-523				Φ150
WSS-424				Φ100		固定法蘭
WSS-524				Φ150
WSS-425				Φ100		卡套螺紋
WSS-525				Φ150
WSS-426				Φ100		卡套法蘭
WSS-526				Φ150

萬向型雙金屬溫度計

型號	測溫范圍℃	精度等級	保護管材料	規 格		安裝固定裝置
				D	L
WSS-480	-80- 40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-580				Φ150
WSS-481				Φ100		可動外螺紋
WSS-581				Φ150
WSS-482				Φ100		可動內螺紋
WSS-582				Φ150
WSS-483				Φ100		固定螺紋
WSS-583				Φ150
WSS-484				Φ100		固定法蘭
WSS-584				Φ150
WSS-4285				Φ100		卡套螺紋
WSS-585				Φ150
WSS-486				Φ100		卡套法蘭
WSS-586				Φ150

精確度：±1.5%
時間常數：不大于40s
保護管耐壓：6.3MPa
儀表執行標準：JB/T8803-1998

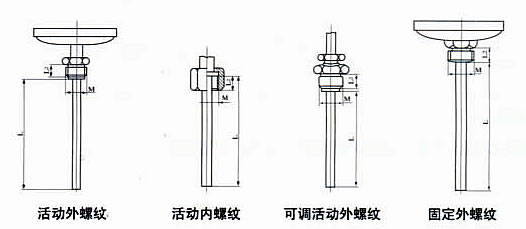

指針式溫度計安裝方式：

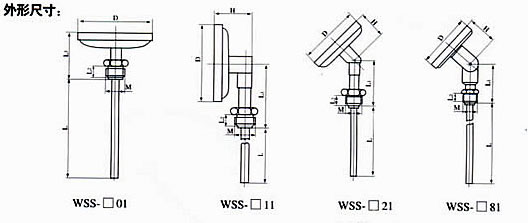

型號	外形尺寸mm
型號	D	H	L	L₁	L₂	L₃	M
WSS-30□	60	/	75;100; 150;200； 250;300； 400；500；	62	12		16×1.5
WSS-31□		46		60
WSS-32□		44		55
WSS-40□	100	/		72	16		27×2
WSS-41□		46		94
WSS-42□		44		82
WSS-48□		58		64
WSS-50□	150	/		72	16
WSS-51□		46		112
WSS-52□		44		82
WSS-58□		58		64
